Комплект термоусаживающихся манжет ТИАЛ для наклонно-направленного бурения

Горизонтальное (наклонное) направленное бурение (ГНБ/ННБ) - бестраншейный способ закрытой прокладки трубопроводов. Для изоляции стыков трубопроводов, прокладываемых методом ГНБ/ННБ, применяются три вида комплектов термоусаживаемых манжет ТИАЛ:

1. Комплект манжет ТИАЛ-ДИРАЛ

Находится в реестре ПАО «Транснефть» и применяется на любых проектах нефтегазовых компаний с максимальной температурой эксплуатации до +60°С.

Комплект термоусаживающихся манжет «ТИАЛ-ДИРАЛ» представляет собой материал из армированной термоусаживающейся полимерной ленты, предназначенный для антикоррозионной защиты участков сварных стыков трубопроводов с заводским трёхслойным полиэтиленовым покрытием, на участках строительства трубопроводов методами закрытой прокладки (проколы под дорогами, ГНБ/ННБ). Манжеты изготавливаются для труб диаметром до 1420 мм.

Покрытие на основе термоусаживающейся манжеты обеспечивает долговременную антикоррозионную защиту сварных стыков трубопроводов в условиях их подземной и подводной (с заглублением в дно) прокладки.

Манжета используется в качестве покрытия специального исполнения, наносимого по жидкому эпоксидному праймеру к стали. Тип исполнения № 4 (ПК 40 и ПК-60) по ОТТ-25.220.01-КТН-189-10.

Комплект манжет «ТИАЛ-ДИРАЛ» состоит из:

• основной армированной манжеты, защищающей от коррозии зону сварного шва;
• замковой пластины ТИАЛ-ЗП для основной манжеты;

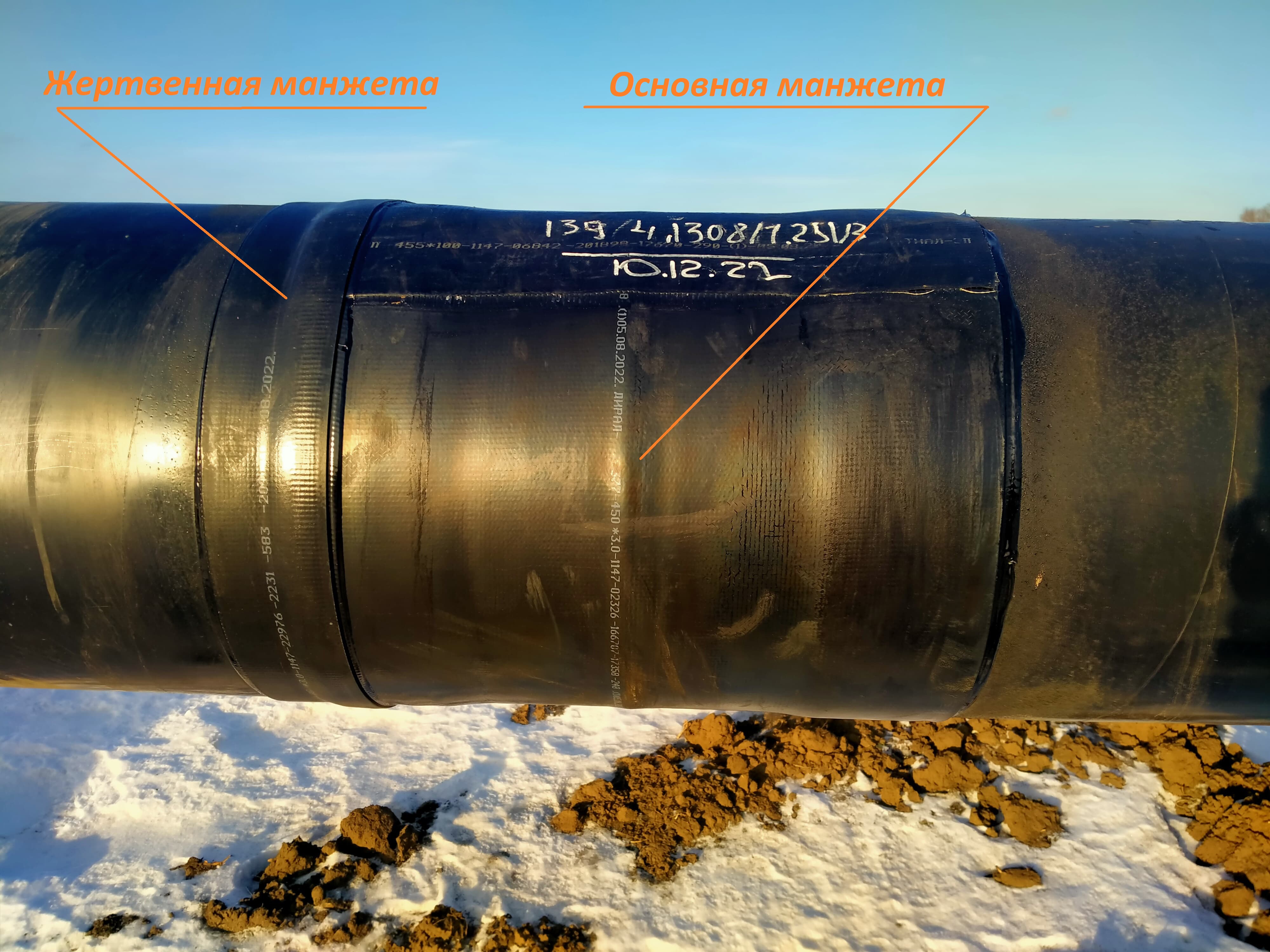

• жертвенной (узкой, армированной) манжеты «ДИРАЛ», являющейся дополнительной механической защитой основной манжеты;
• замковая пластины ТИАЛ-ЗП для жертвенной манжеты;
• двухкомпонентный эпоксидный праймер «ТИАЛ-П» для антикоррозийной защиты металла трубы.

Примечание: для усиления механической защиты может быть установлена дополнительная манжета ТИАЛ-ДОП-ГНБ (см.ниже).

Основная и жертвенная манжеты представляет собой двухслойный изоляционный материал, состоящий из термосветостабилизированного, радиационно-сшитого, армированного стекловолокном полимерного слоя ленты и адгезионного слоя (адгезива) на основе термоплавких полимерных композиций.

Наносится на зону сварного стыка, по праймированной поверхности стали.

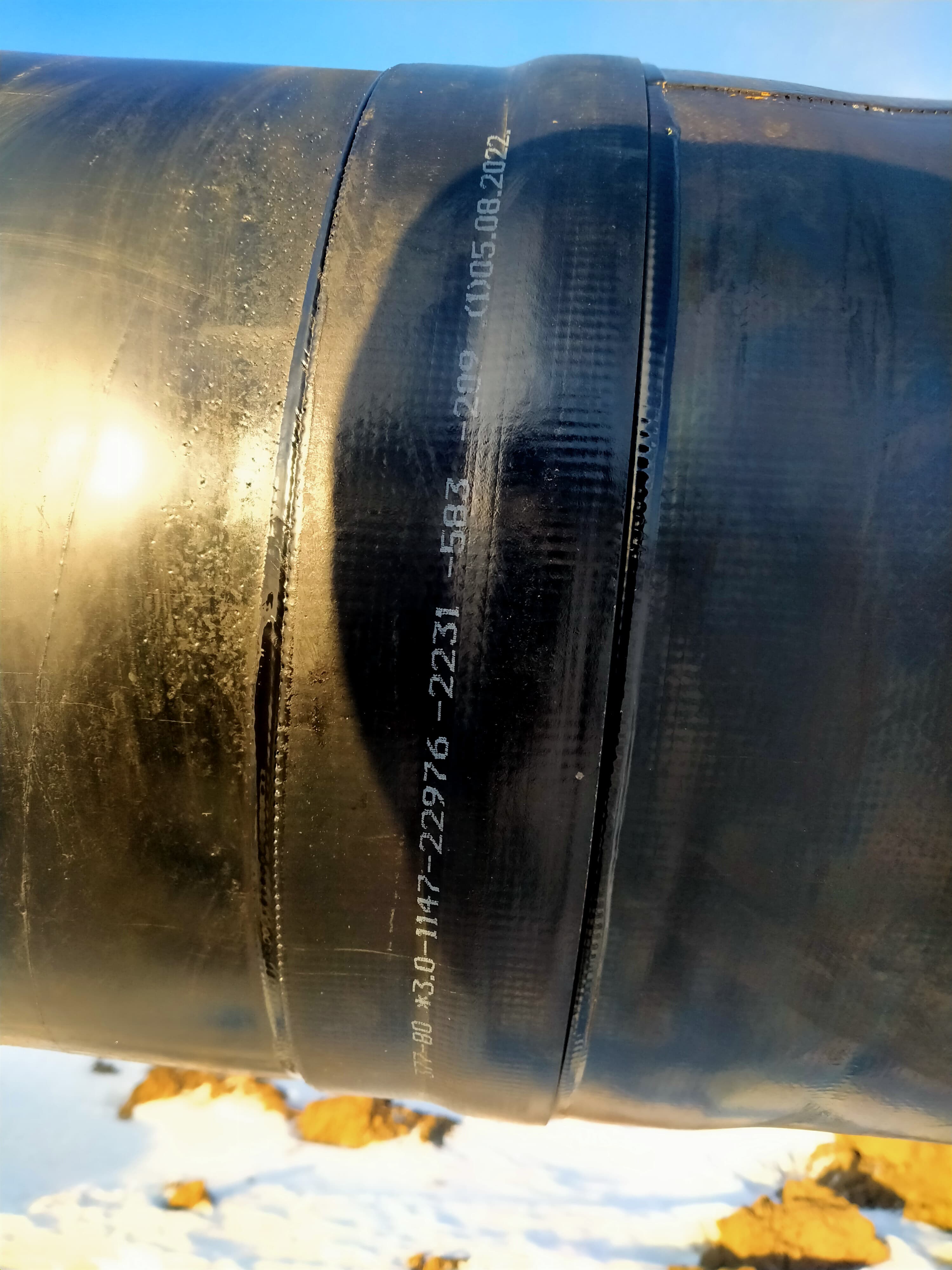

Жертвенная манжета предназначена для дополнительной механической защиты края основной манжеты от сдвига и имеет ту же конструкцию, что и основная манжета.

Замковые пластины «ТИАЛ-ЗП» представляют собой мерные отрезки армированной термоусаживающейся ленты с минимальной степенью усадки и более высокой, по сравнению с манжетой, температурой плавления адгезивного слоя.

Замковая пластина предназначена для замыкания манжеты в кольцо (вокруг зоны сварного стыка трубопровода). В процессе выполнения работ по нагреву и усадке термоусаживающейся манжеты замковая пластина должна удерживать манжету от размыкания в зоне нахлеста (перехлеста) ленты.

Эпоксидный праймер «ТИАЛ-П» представляет собой двухкомпонентную систему на основе модифицированной эпоксидной смолы и отвердителя, предназначенную для праймирования поверхности зоны сварного стыка.

2. Комплект манжет «ТИАЛ-ННБ»

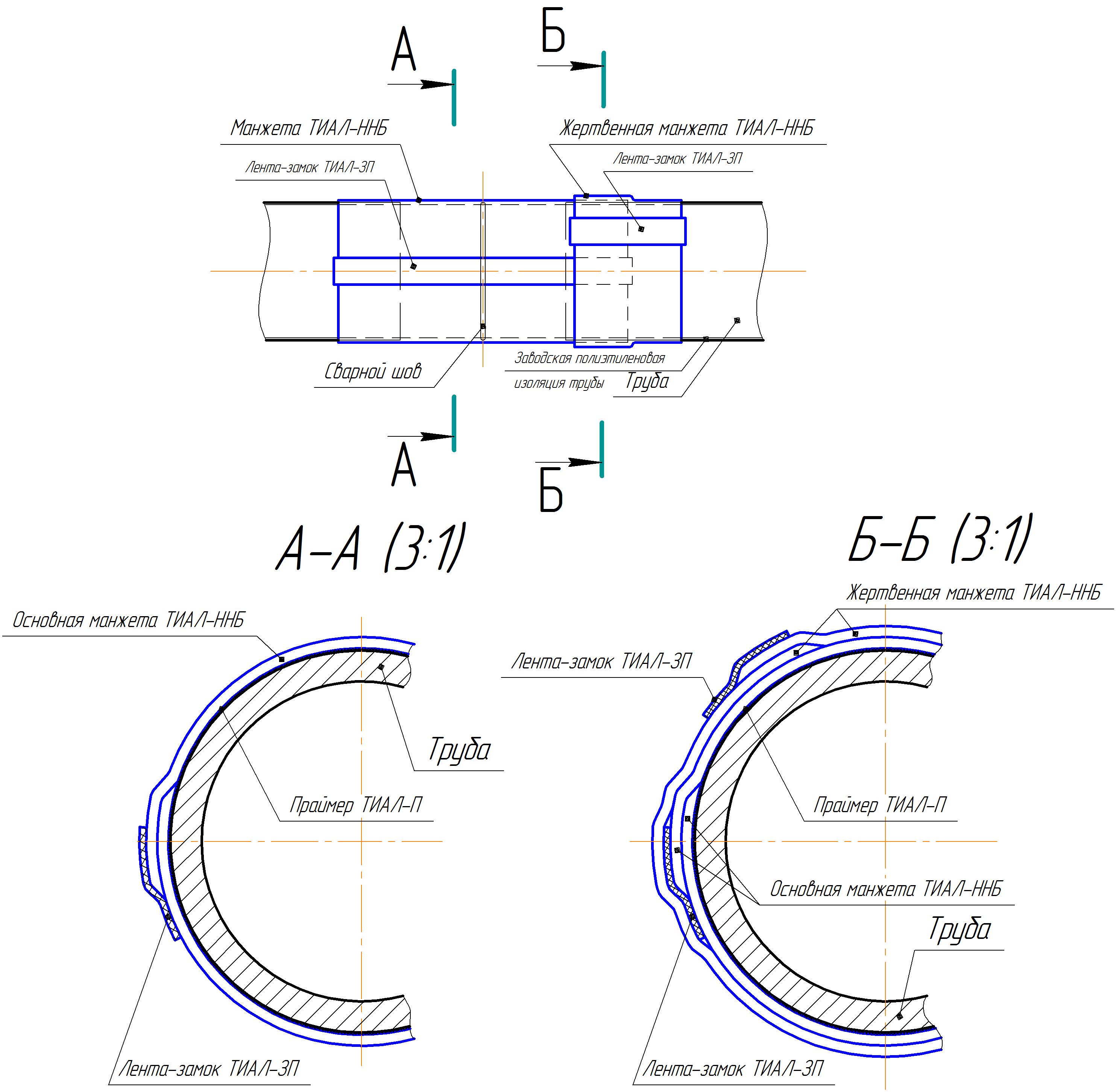

Манжета термоусаживающаяся «ТИАЛ-ННБ». Утверждена ООО «Газпром ВНИИГАЗ» и применяется в основном на магистральных газопроводах ПАО «Газпром» с температурой эксплуатации до +80°С. Помимо проектов ГНБ/ННБ, данная манжета также предназначена для изоляции стыков морских трубопроводов прокладываемых открытым способом.

3. Комплект манжеты «ТИАЛ-ДОП-ГНБ»

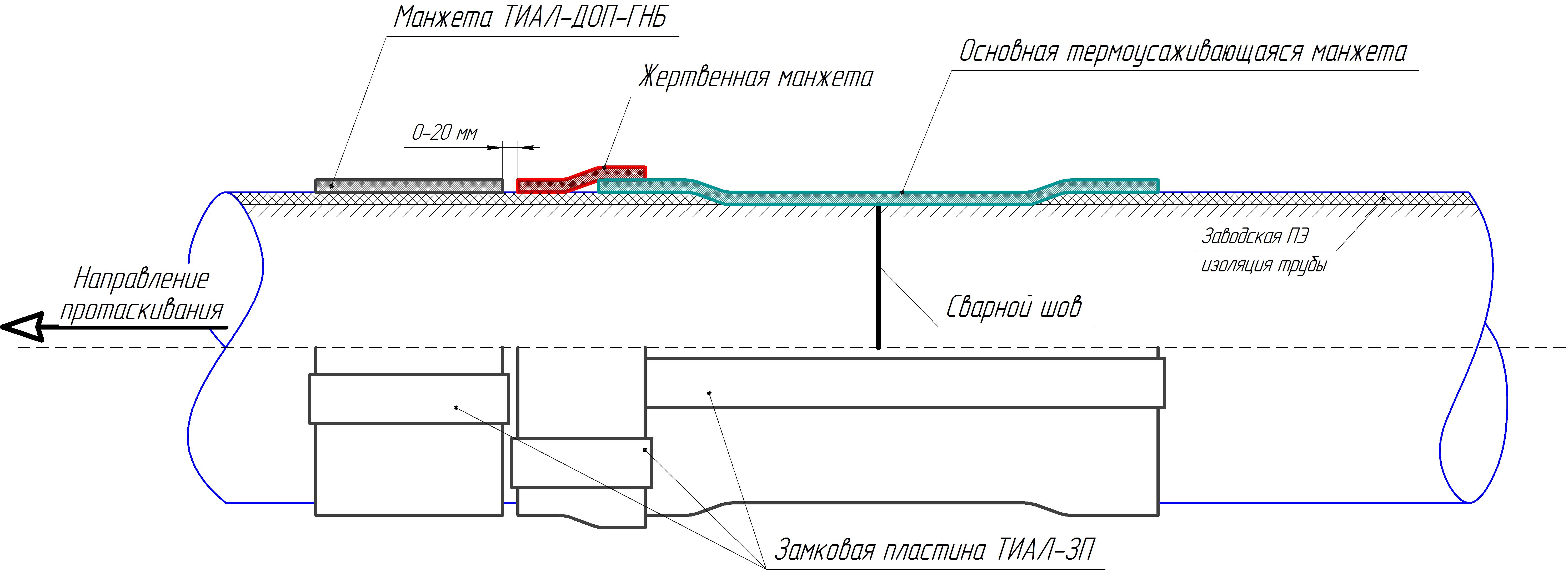

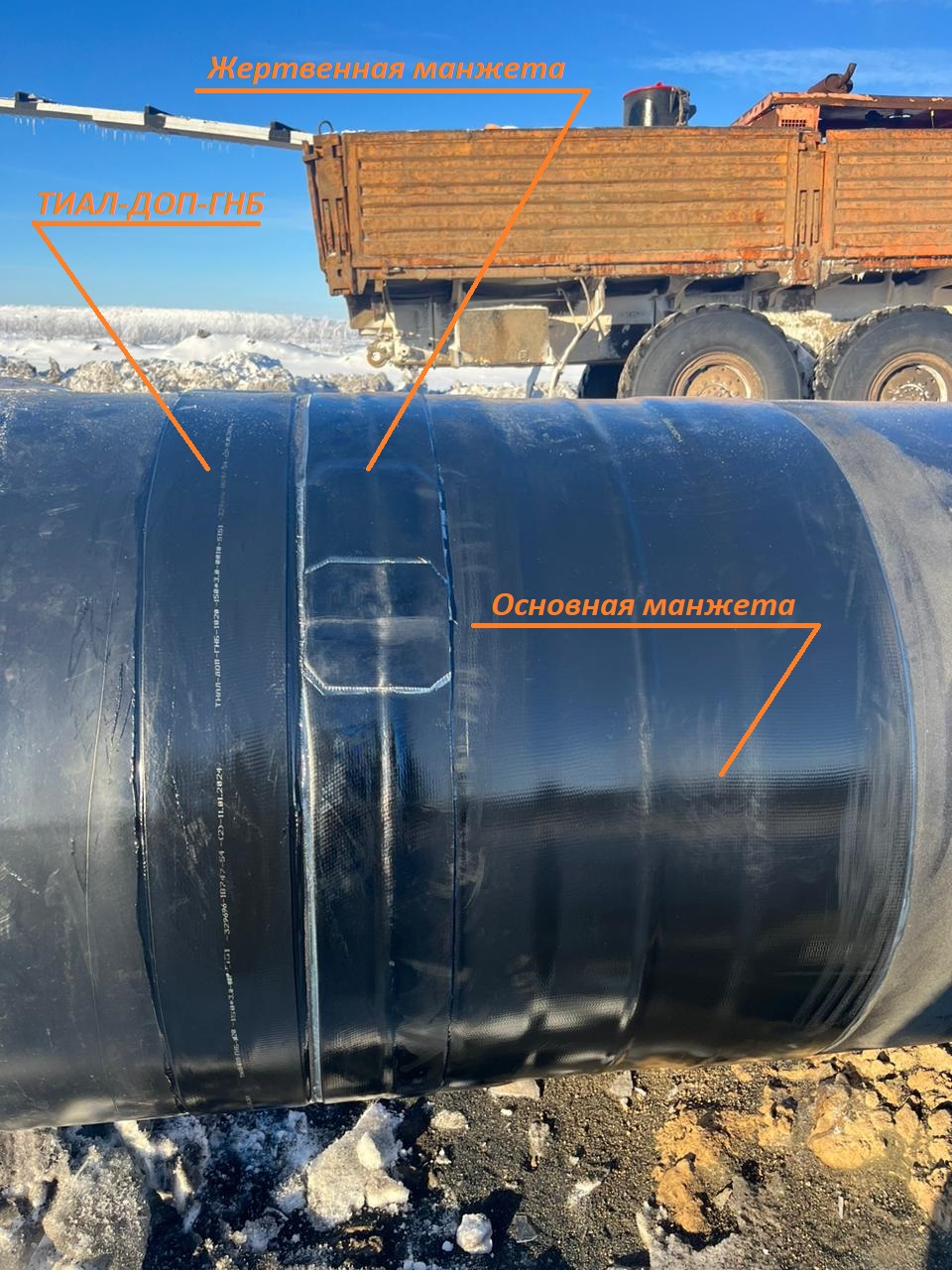

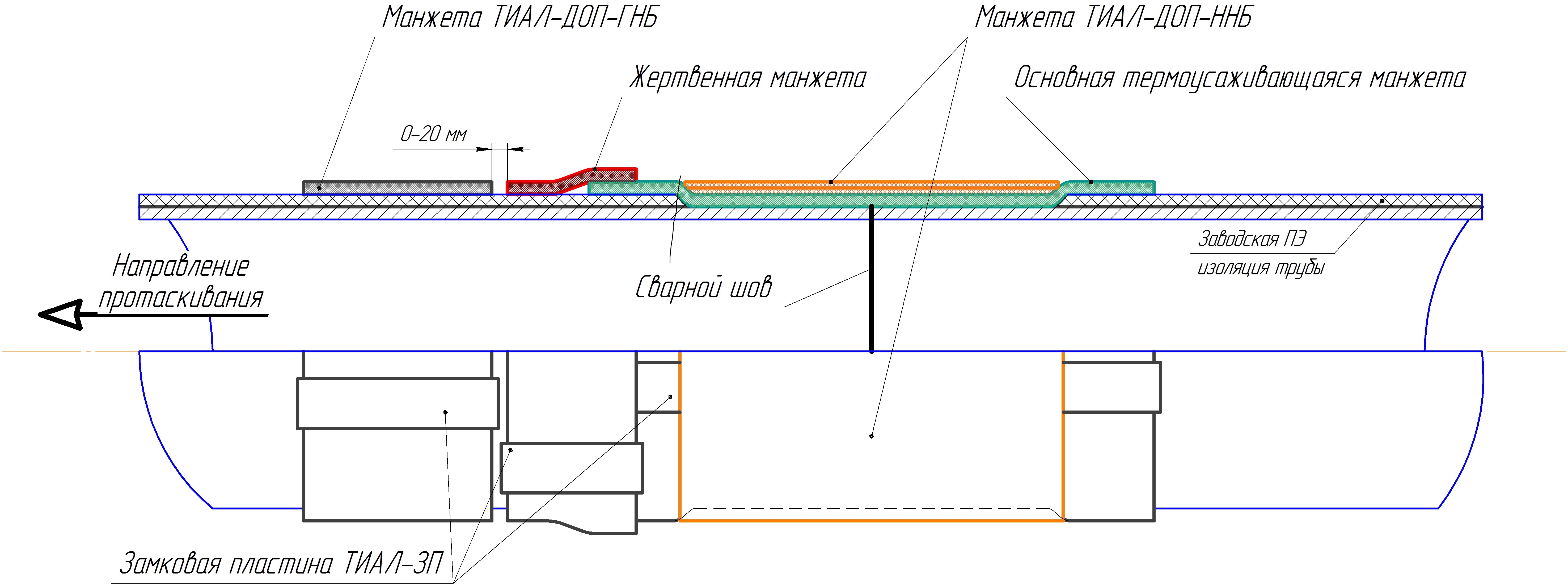

Манжета термоусаживающаяся «ТИАЛ-ДОП-ГНБ» разработана специально для дополнительной механической защиты манжет, применяемых для ГНБ/ННБ, понижает риски повреждения изоляции при протаскивании в скважину.  Данная манжета непосредственно не защищает зону сварного шва от коррозии, а является дополнительной механической защитой изоляционного стыка при горизонтально-направленном бурении. ТИАЛ-ДОП-ГНБ имеет повышенную устойчивость к сдвиговым нагрузкам на заводском покрытии трубы. Незначительные затраты на применение дополнительных манжет ТИАЛ-ДОП-ГНБ несопоставимы с затратами по восстановлению поврежденной изоляции стыков после протаскивания в скважину.  Манжета ТИАЛ-ДОП-ГНБ устанавливается перед жертвенной манжетой на расстоянии от 0 до 20 мм со стороны захода манжеты в скважину.
