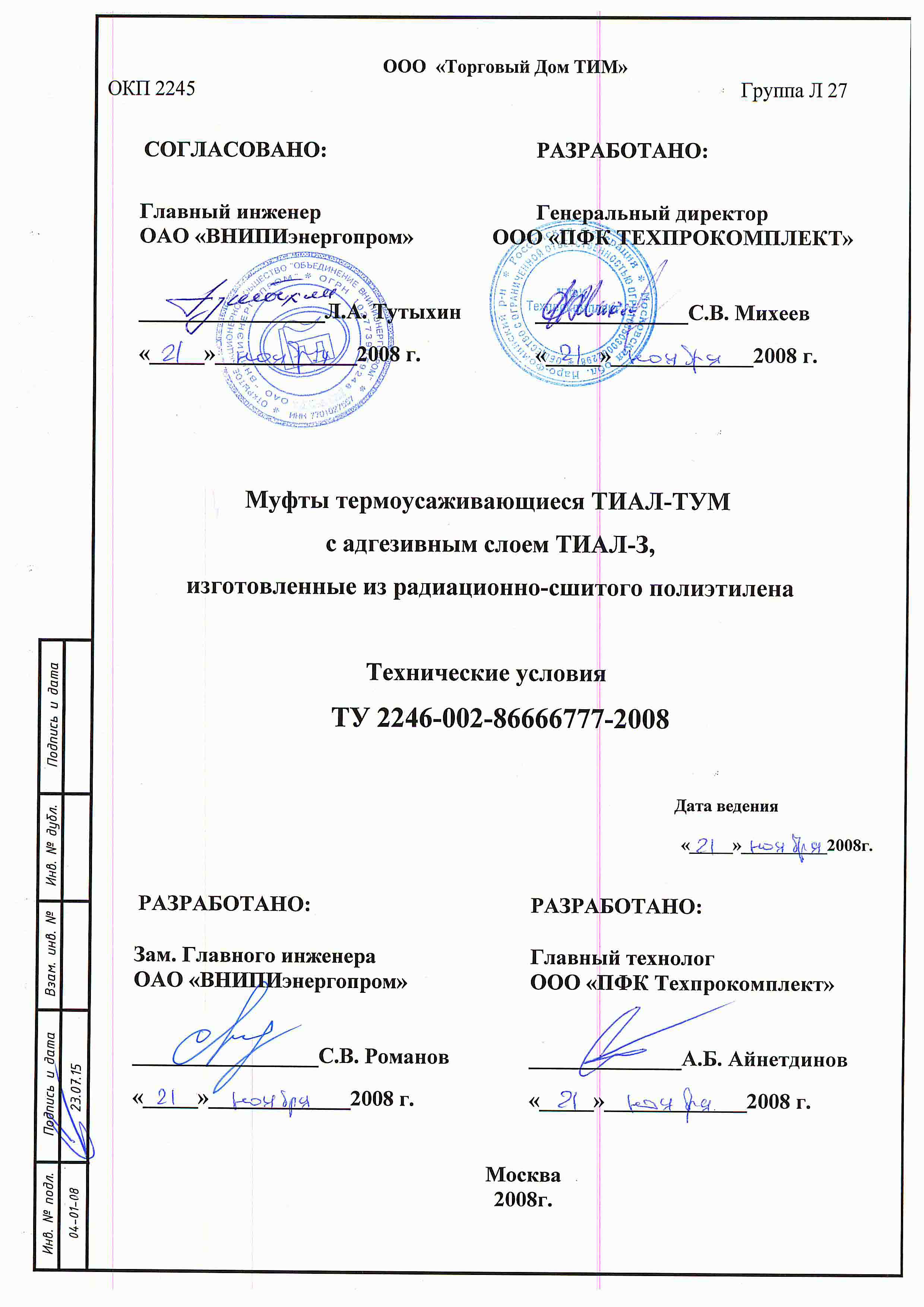

Технические условия на термоусаживающуюся муфту ТИАЛ-ТУМ

Настоящие технические условия (ТУ) распространяются на изоляционные термоусаживающиеся муфты марки ТИАЛ-ТУМ с адгезивным слоем ТИАЛ-З, изготовленные из радиационно-сшитого полиэтилена (далее по тексту – «Муфты»), предназначенные для гидроизоляции сварных стыков труб в полиэтиленовой оболочке, с тепловой изоляцией из пенополиуретана.

          Муфты применяются для гидроизоляции сварных стыков труб при подземном канальном и бесканальном способе прокладке тепловых сетей.

          Муфты изготавливаются из листа свето и термостабилизированного полиэтилена (низкой и средней  плотности) модифицированного радиационно-химическим способом.



где:  ТУМ –Термоусаживаемая муфта

125 – наружный диаметр, гидрозащитной оболочки труб изолируемого сварного стыкового соединения, мм;

600– длина муфты, мм;

4,0 – толщина муфты, мм.





1.1.1. Муфты должны соответствовать требованиям настоящих технических условий и изготавливаться по технической документации, утвержденной в установленном порядке.

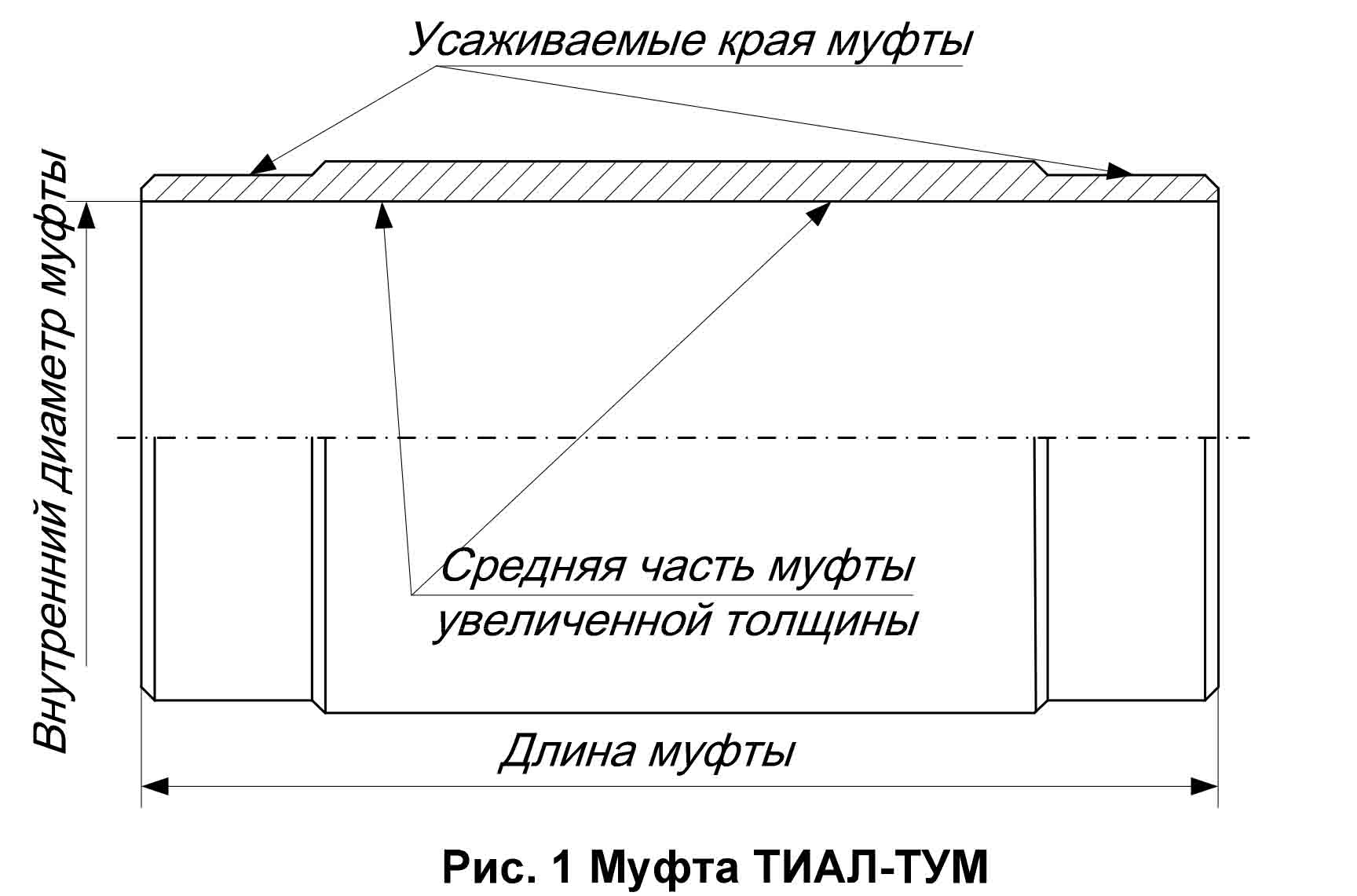

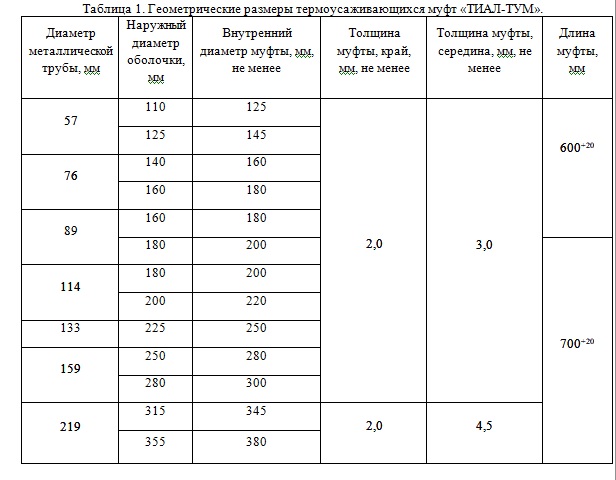

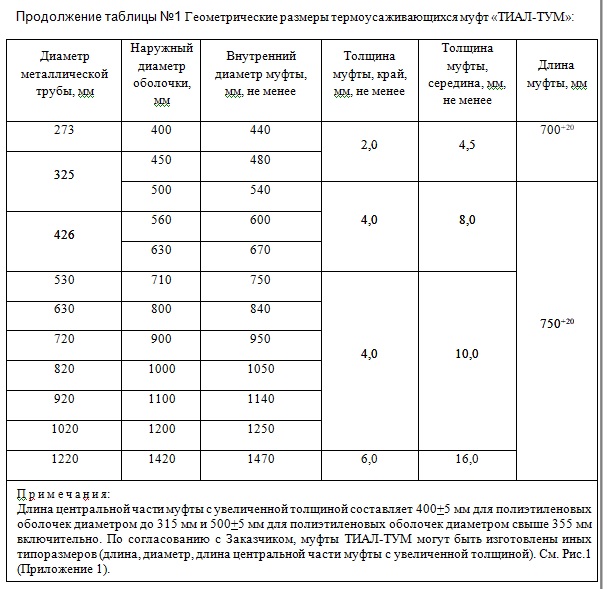

1.1.2. Размеры муфт должны соответствовать нормам, указанным в таблице 1.



1.1.5. Температурный интервал усадки муфт составляет +110 - +130°С.





1.2.1. На поверхности муфт не допускаются повреждения, нарушающие целостность муфты. Мелкие риски, рябизна, вмятины и т.д. допускаются, если они не выводят толщину муфты за пределы допуска.

1.2.2. Торцы муфт должны быть обрезаны без заусенцев перпендикулярно оси муфты.

1.1.3. На концах муфт с толщиной краев более 5,0 мм, по согласованию с заказчиком могут сниматься фаски под углом 30-70°.



1.3.1. Полиэтилен, применяемый при изготовлении муфт, должен обеспечивать  прочностные требования, предъявляемые к муфтам, приведенные в п. 1.1.3. настоящих ТУ. Допускается применение импортного полиэтилена с показателями, соответствующими п.1.1.3. настоящих ТУ.





1.4.1 Комплектность согласно паспорта на муфту.





1.5.1. Внутри каждой муфты вложен защитный рукав из полиэтиленовой или полипропиленовой пленки по ГОСТ 10354, служащий для защиты внутренней поверхности муфты от посторонних загрязнений при монтаже муфты на трубопровод. Защитный рукав удаляется непосредственно перед установкой муфты на изолируемый участок сварного стыка в соответствии с порядком действий, определенным «Технологической картой монтажа изоляционных термоусаживающихся муфт ТИАЛ-ТУМ на сварных стыках труб в полиэтиленовой оболочке, с тепловой изоляцией из пенополиуретана»





1.6.1. На наружной поверхности муфты в средней ее части с помощью наклейки, трафарета или штампа светлой несмываемой краской должна быть нанесена следующая информация:

¨       Наименование предприятия изготовителя и его адрес;

¨       Условное обозначение муфты;

¨       Дата изготовления (месяц, год);

¨       Номер партии.



1.6.2. На упаковочной пленке может быть нанесена дублирующая маркировка в виде этикетки или бирки, содержащая следующую информацию:

¨       Наименование предприятия изготовителя и его адрес;

¨       Условное обозначении муфты;

¨       Дата изготовления (месяц, год) и номер партии;

¨       Надпись: «Беречь от воздействия прямых солнечных лучей».





2.1.1. Полиэтилен и муфты из него при комнатной температуре не выделяют в окружающую среду токсических веществ и не оказывают при непосредственном контакте влияния на организм человека. Работа с ними не требует особых мер предосторожности.



2.1.2. Полиэтилен – горючий материал. Температура воспламенения аэрозоля не менее 280°С. Тушение пожара можно проводить средствами пожаротушения.



2.1.3. При  нагревании  в процессе работы свыше 140°С возможно выделение в воздух летучих продуктов термоокислительной деструкции, содержащих органические кислоты, карбонильные соединения, в том числе формальдегид, ацетальдегид и окись углерода.



2.1.4. Контроль за содержанием вредных веществ в воздухе рабочей зоны должен осуществляться в соответствии с ГОСТ 12.1.005-88 по методикам, утвержденным Минздравом или органами Госсанэпиднадзора.



2.1.5. Все работы по переработке полиэтилена должны проводиться в соответствии с «Санитарными правилами организации технологических процессов и гигиенических требований к производственному оборудованию» №1042-75 от 04.04.1975г. Помещения должны быть оборудованы приточно-вытяжной вентиляцией по ГОСТ 12.4.021-75, обеспечивающей 8-кратный обмен воздуха.



2.1.6. Все работники, связанные с производством муфт из полиэтилена, обеспечиваются индивидуальными средствами защит: спецодеждой (костюм х/б по ГОСТ 12.4.010-89, полуботинки на резиновой подошве по ТУ 17-06-52-79, рукавицы х/б по ГОСТ 12.4.010-89).





3.1.1. Для охраны воздушного бассейна должен быть организован контроль за соблюдением допустимых выбросов по ГОСТ 172.3.02-78. Плановый лабораторный контроль за содержанием вредных веществ в атмосферном воздухе необходимо выполнять по графику, согласованному с территориальными органами Госсанэпиднадзора



3.1.2. Промышленные отходы полиэтилена, образующиеся при производстве муфт, утилизируются в соответствии с санитарными нормами и правилами «Порядок накопления, транспортировки обезвоживания и захоронения промышленных отходов» №318-85 от 29.12.84г.



3.1.3. Полиэтилен и муфты из него по токсичности в соответствии с ГОСТ 12.1.007 относятся к классу 4 опасности – «вещества малоопасные».





4.1.1. Приемку муфт производят партиями в соответствии с требованиями ГОСТ 15.309. За партию принимают количество муфт одного размера в штуках, изготовленных из полиэтилена одной марки на одной технологической установке в течение одной смены, и сопровождаемую одним документом о качестве.

Документ о качестве должен содержать:

- Наименование, адрес предприятия изготовителя;

- Условное обозначение муфты и обозначение настоящих ТУ;

- Номер партии и количество единиц продукции;

- Результаты испытаний на соответствие требованиям ТУ;

- Дата изготовления (месяц, год);



4.1.2. Для подтверждения соответствия изделий требованиям настоящих ТУ устанавливаются приемно-сдаточные, периодические и типовые испытания.



4.1.3. За единицу продукции принимается одна муфта. Отбор единиц продукции от партии осуществляется методом случайного отбора по ГОСТ 18321. Допускается отбор единицы продукции равномерно в процессе производства.



4.1.4. Муфта считается выдержавшей приемо-сдаточные испытания, если результаты испытаний соответствуют показателям, указанным в пунктах 1 и 2 таблицы 2.

При получении неудовлетворительных результатов по одному из показателей, по нему проводят повторные испытания на удвоенном количестве образцов, взятых из той же партии. В случае неудовлетворительных результатах повторных испытаний партию возвращают для принятия мер в производстве по устранению выявленных несоответствий.

Результаты приемо-сдаточных испытаний оформляют протоколом или отражают в журнале. Результаты испытаний фиксируют в паспорте качества на партию муфт.



4.1.5. Периодические испытания муфт проводят по показателям п. 3, 4, 5, 6 таблицы 2, настоящих технических условий. Испытания проводят не реже одного раза в полгода на образцах, прошедших приемо-сдаточные испытания и признанных годными.

При получении неудовлетворительных результатов по одному из показателей, этот показатель проверяется повторно на удвоенном количестве образцов. При повторном получении неудовлетворительных результатов испытаний выпуск муфт приостанавливают до выявления причин несоответствий, их устранения и получения положительных результатов периодических испытаний.

Результаты периодических испытаний оформляют актом.



4.1.6. При получении неудовлетворительных результатов хотя бы по одному из показателей, проводят повторные испытания на удвоенной выборке. Результаты повторных испытаний являются окончательными и распространяются на всю партию.



4.1.7. При смене технологического режима, марки сырья, замены оборудования проводят типовые испытания. Типовые испытания проводят по всем пунктам приемно-сдаточных и периодических испытаний не менее чем на 3 образцах, методом случайного отбора по ГОСТ 18321.



5.1. Из каждой партии изделий выбирают по три муфты.

5.2. Испытания муфт проводятся не ранее, чем через 24 часа после их изготовления

5.3. Внешний вид и качество поверхности проверяют визуально без применения увеличительных приборов.

5.4. Определение геометрических размеров муфт.

5.4.1. Определение внутреннего диаметра муфты.

На отобранных образцах измеряют длину окружности на расстоянии 100мм от края при помощи рулетки с пределом измерения 0 – 5 м по ГОСТ 7502.

Внутренний диаметр определяют по формуле:

, где:

Lнар – длина окружности по наружному диаметру, мм

S – толщина стенки муфты.

5.4.2. Толщину стенки муфты измеряют в четырех равномерно распределенных по окружности точках с торца с точностью до 0,1мм.

Измерение проводят штангенциркулем по ГОСТ 166 с погрешностью измерения 0,5мм.

5.4.3. Длину муфты замеряют с точностью до 5мм  по наружной поверхности вдоль оси при помощи рулетки с пределом измерения 0-5м по ГОСТ 7502..

5.5. Прочность при разрыве и относительное удлинение при разрыве определяют  по ГОСТ 11262-80 на пяти образцах-лопатках типа I, вырезанных из муфт толщиной до 6мм и типа II при толщине более 6мм, отобранных в соответствии с п.5.1.

За результат испытания принимают среднее арифметическое значение прочности при разрыве и относительного удлинения при разрыве.

5.6. Степень усадки

Степень усадки определяется путем измерения радиальной термической усадки муфт.

5.6.1. Приборы и инструменты:

Термошкаф, снабженный термостатическим устройством, обеспечивающим поддержание заданной температуры с отклонением ±2°С.

Рулетка с пределом измерения 0-5м по ГОСТ 7502.

5.6.2. Проведения испытаний.

Образцом для испытаний служит отрезок муфты длиной 300±10мм. Перед испытанием образец кондиционируют при температуре 20±2°С в течение 2-х часов. После чего на расстоянии 70мм от торцов и в середине при помощи рулетки измеряют длину окружности с точностью до 1мм в трех точках.

При измерении образец маркируют, нанося линии измерения длины окружности.

После измерения и маркировки образец помещают в термошкаф с температурой 130±2°С на 1 час. В термошкафу образец подвешивается вертикально на захватах проволоки. Не допускается касание образца металлических поверхностей шкафа.

После выдержки в термошкафу образец охлаждают до температуры 20°С и кондиционирую при этой температуре в течение 2-х часов, после чего проводят повторное измерении длины окружности.

          Радиальную усадку в процентах вычисляют по формуле:

Где L₀,L₁,мм – соответственно, длины окружностей до и после выдержки в термошкафу.



6.1. Муфты транспортируются всеми видами транспорта в крытых транспортных средствах, обеспечивающих сохранность защитной упаковки муфт от механических повреждений и от воздействия прямых солнечных лучей, в соответствии с правилами перевозки грузов, действующих на этом виде транспорта.



6.2. Перемещение и разгрузка муфт должна проводиться вручную или с помощью транспортеров или конвейеров.

6.3. Муфты должны храниться в закрытых складских помещениях, исключающих воздействие прямых солнечных лучей при температуре не выше 40°С, в вертикальном положении на расстоянии не менее 3м от нагревательных приборов.



6.4. В период монтажа при хранении на трассе необходимо обеспечить защиту муфт от прямых солнечных лучей.





7.1. Работы по монтажу производятся в строгом соответствии с «Технологической картой монтажа изоляционных термоусаживающихся муфт ТИАЛ-ТУМ на сварных стыках труб в полиэтиленовой оболочке, с тепловой изоляцией из пенополиуретана»

8.1. Изготовитель гарантирует соответствие качества муфт требованиям настоящих технических условий при условии соблюдения требований по упаковке, транспортировке и хранению.

8.2. Гарантийный срок хранения 36 месяцев с даты изготовления.

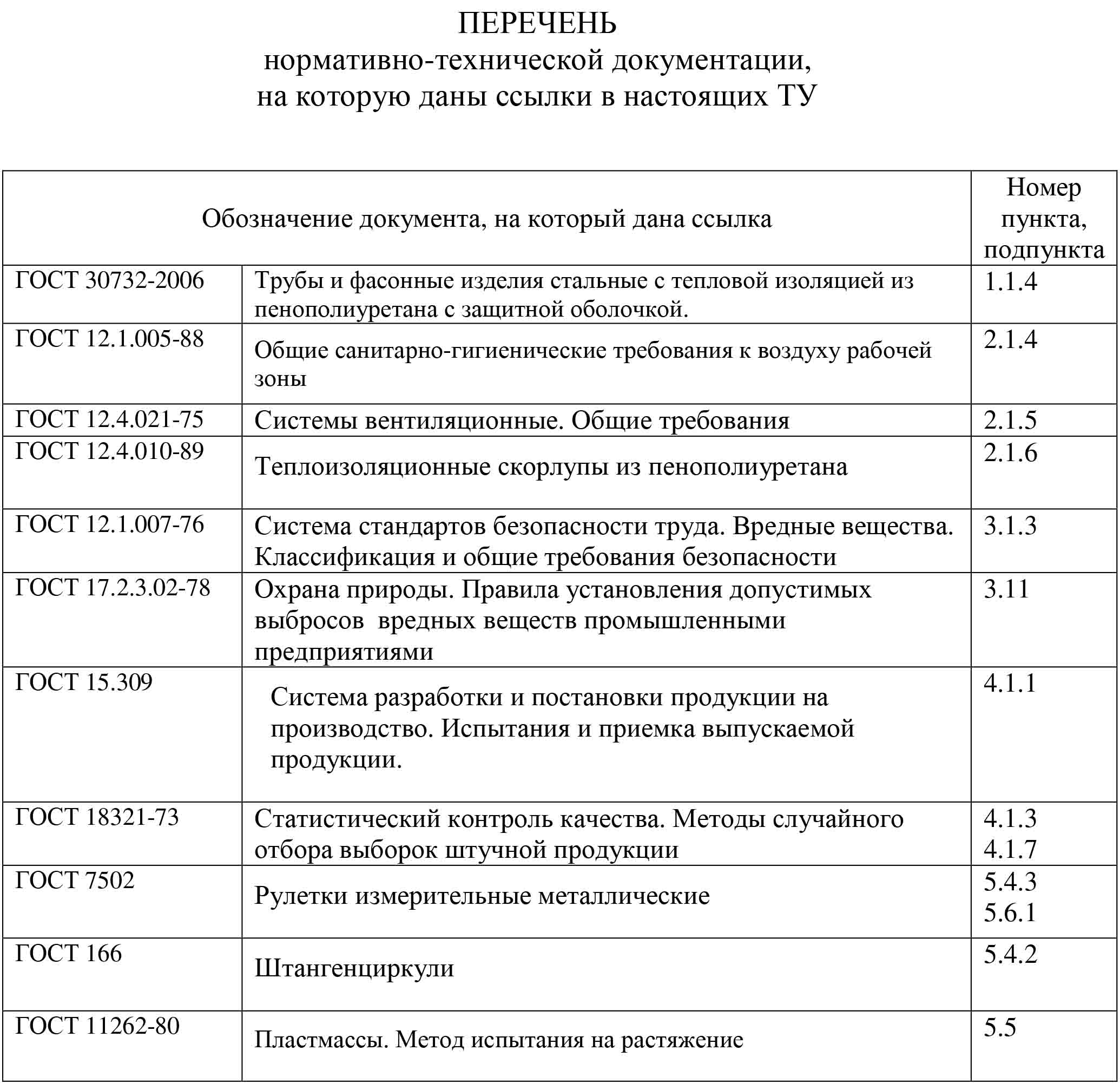

8.3. Срок эксплуатации муфт соединительных термоусаживающихся  не менее 30лет.
